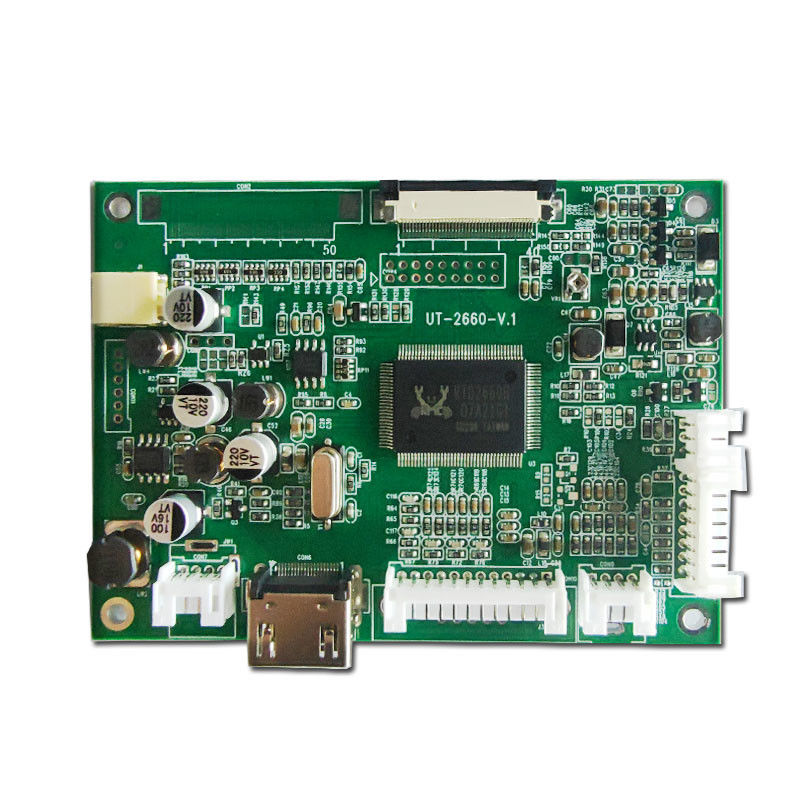

Name: TFT Driver Board HDMI à LVDS TTL avec entrée de courant 12V CC
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 40P 1024 768
Price: 251.00 USD
Availability: InStock

TFT Driver Board HDMI à LVDS TTL avec entrée de courant 12V CC

Détails du produit

Lieu d'origine: Hangzhou, Chine

Nom de marque: ZOYO

Certification: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numéro de modèle: 2660 40P 1024 768

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $2~$500 per piece

Détails d'emballage: Personnalisé

Délai de livraison: 3 à 5 jours ouvrables

Conditions de paiement: L/C, D/A, D/P, T/T, Paypal

Capacité d'approvisionnement: 20 000 pièces par jour

Obtenez le meilleur prix

Application pour les appareils électroniques grand public

Nom du produit dans l'image Alta: carte de pilotage TFT, carte HDMI, pilote HDMI, carte de pilote LCD avec HDMI

Mots clés: carte HDMI, pilote HDMI, pilote LCD avec HDMI
Portée de l'application

Température de travail: allant de - 10°C à + 60°C.
Humidité de travail: 90% RH (sans condensation).
Environnement de travail
HDMI: (généralement version 1.2)
VGA: 1024 * 768 (avec une fréquence de rafraîchissement allant de 60 à 75)
Le système de régulation de l'énergie doit être équipé d'un système de régulation de l'énergie.
Spécifications d'entrée de signal
Il peut recevoir des entrées de signaux vidéo, notamment HDMI, VGA et CVBS.
L'entrée de puissance est DC + 12V.
Il dispose d'une fonction d'exploitation OSD multifonctionnelle.
Il y a une fonction de télécommande en option.
Il peut s'éteindre automatiquement quand il n'y a pas de signal.
Description des fonctions du produit
Pour le TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Pour les SVD: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Il peut être connecté à EJ080NA - 04C, HE080IA - 01D,Le nombre d'équipements utilisés est le suivant:, HJ080IA - 01F, TM080TDH01, TM080TDHG01 pour l'inspection des cartes de pilotage des modules d'affichage LCD à haute définition 40 PIN.

Les États membres doivent fournir les informations suivantes: - Je sais. les données de référence)
	Numéro de broche	Définition		Définition
	1	Le CVBS2		A V 2 signal à l'entrée
	2	Le GND		Le sol
	3	Le CVBS1		Résultats de l'analyse
	4	Le GND		Le sol
Le numéro de série est le suivant: dans p Vous t ) 12PIN/2.0
Numéro de broche			Définition		Définition
1			Le GND		-
2			V.S.		Signal de synchronisation de champ
3			HS		Signal de synchronisation de ligne
4			Le GND		-
5			R+		Le signal rouge
6			Le GND		Le sol
7			G+		Signal vert +
8			Le GND		+Terrain
9			B+		Signal bleu +
10			Le GND		Le sol
11			Le SDA		Canaux I2C
12			Le SCL		Canaux I2C

Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil dans p Vous t ) interface
Numéro de broche	Définition	Définition
1	Données TMDS 2+
2	Données TMDS Le bouclier
3	Données TMDS 2
4	Données TMDS 1+

Résolution maximale de support:	1024*768	Entrée de signal:	HDMI, VGA, CVBS
Entrée de puissance:	C.C +12V	Température de fonctionnement:	-10℃~+60℃
Humidité de travail:	RH de 90% (pas de condensation)

Résolution maximale de support:	1024*768
Entrée de signal:	HDMI, VGA, CVBS
Entrée de puissance:	C.C +12V
Température de fonctionnement:	-10℃~+60℃
Humidité de travail:	RH de 90% (pas de condensation)
