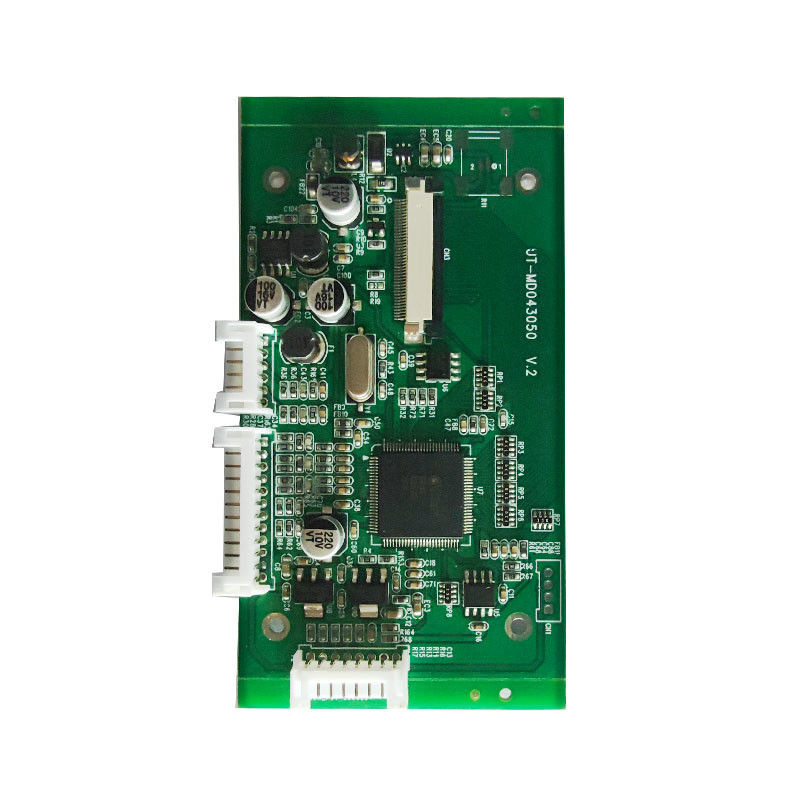

Name: Support de la carte d'affichage VGA 800*400 Écran LCD 5 pouces
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 04305 40P 800 480
Price: 251.00 USD
Availability: InStock

Détails du produit

Lieu d'origine: Hangzhou, Chine

Nom de marque: ZOYO

Certification: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Numéro de modèle: 04305 40P 800 480

Conditions de paiement et d'expédition

Quantité de commande min: 1

Prix: $2~$500 per piece

Détails d'emballage: Personnalisé

Délai de livraison: 3 à 5 jours ouvrables

Conditions de paiement: L/C, D/A, D/P, T/T, Paypal

Capacité d'approvisionnement: 20 000 pièces par jour

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:
                                                                                                                                                                                                                Panneau d'affichage LCD de 5 pouces, Tableau d'affichage VGA, Tableau d'affichage 800*400


Résolution maximale de support:	800*480	Entrée de signal:	VGA, CVBS
Entrée de puissance:	C.C +12V	Température de fonctionnement:	-10℃~+60℃
Humidité de travail:	RH de 90% (pas de condensation)

Résolution maximale de support:	800*480
Entrée de signal:	VGA, CVBS
Entrée de puissance:	C.C +12V
Température de fonctionnement:	-10℃~+60℃
Humidité de travail:	RH de 90% (pas de condensation)

Support de la carte d'affichage VGA 800*400 Écran LCD 5 pouces

Méta-description: carte d'affichage VGA - capable de supporter une résolution maximale de 800*400. Elle fonctionne dans une plage de température de -10°C à +60°C. Permet des entrées de signal vidéo VGA, CVBS1 et CVBS2 (facultatif).Applicable à l'électronique grand public.

Nom de l'image: carte d'affichage VGA, contrôleur VGA, carte de contrôleur VGA LCD, carte de pilote LCD

Mots clés: carte d'affichage VGA, contrôleur VGA, carte de contrôle LCD VGA

1. Portée de l' application
Applicable à des modèles tels que AT043TN24 V.1, AT043TN25 V.2, AT050TN43 V.1 pour assembler des écrans LCD de 4,3 et 5 pouces avec une résolution de 480272 et 800480Il est utilisé pour conduire ces écrans LCD.

2Description de la fonction du produit

Entrée de signal vidéo: Prend en charge les entrées de signaux vidéo VGA, CVBS1 et CVBS2 (facultatif).
Entrée de puissance: La puissance d'entrée est DC +12V.
Opération de DSO multifonctionnel: Il dispose d'une fonction de fonctionnement multi-fonction On-Screen Display (OSD).
Fonction de télécommande infrarouge IR (facultatif): Il est livré avec une fonction de télécommande infrarouge en option.

3. Normes d'entrée de signal

Le CVBS: La norme de signal est de 1,0 Vp-p avec une impédance de 75Ω.
VGA: appuie les résolutions 480272 et 800480 avec une fréquence de rafraîchissement allant de 60 à 70 Hz.

4. Environnement de travail

Température de fonctionnement: les températures varient de -10°C à +60°C.
Humidité de travail: jusqu'à 90% RH (sans condensation).

Détails de la consommation d'énergie au tableau de bord du conducteur (AT043TN24 V.1) (Ta = 25°C)

Résultats de l'analyse tension (V)Dans)	Courant d'entrée (I)Dans)				Nom de l'entreprise
	Je ne sais pas.	- Je sais.	Je suis désolé.	unité
+12V	70	100	130	- Je ne sais pas

Les données de référence doivent être fournies à l'aide d'un système d'exploitation.

Numéro de broche	Définition	Définition
1	Le GND	-
2	V.S.	Signal de synchronisation de champ
3	HS	Signal de synchronisation de ligne
4	Le GND	-
5	R+	Le signal rouge
6	Le GND	Le sol
7	G+	Signal vert +
8	Le GND	+Terrain
9	B+	Signal bleu +
10	Le GND	Le sol
11	N.C.
12	N.C.
